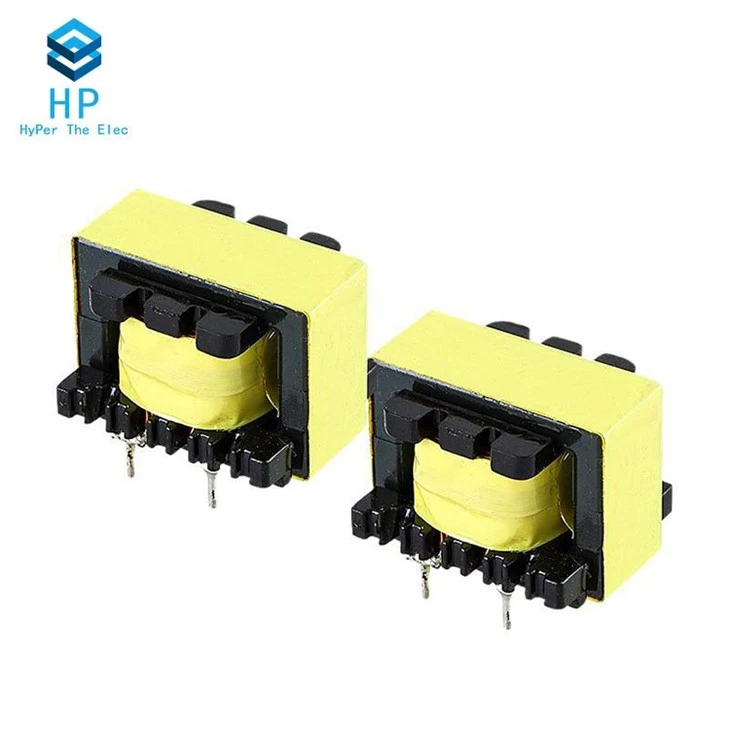

Máy biến áp điện tử công suất

Máy biến áp điện là một loại thành phần từ tính và điện từ mềm, chức năng của nó là truyền tải điện, chuyển đổi điện áp và cách ly cách điện, được sử dụng rộng rãi trong công nghệ cung cấp điện và công nghệ điện tử công suất.

Máy biến áp điện được sử dụng trong hầu hết các sản phẩm điện tử và nguyên lý của chúng rất đơn giản, nhưng quy trình cuộn dây của máy biến áp sẽ có các yêu cầu khác nhau tùy theo các dịp sử dụng khác nhau (các mục đích sử dụng khác nhau). Chức năng chính của máy biến áp là: chuyển đổi điện áp; Chuyển đổi trở kháng; sự cách ly; Điều chỉnh điện áp (máy biến áp bão hòa từ), v.v., hình dạng lõi thường được sử dụng của máy biến áp nói chung là lõi E và C.

Theo kích thước của máy biến áp điện tử, máy biến áp điện có thể được chia thành nhiều loại: trên 10kVA cho công suất cao, 10kVA cho công suất trung bình, 10kVA cho công suất trung bình, 0,5kVA ~ 25VA cho nguồn điện nhỏ và dưới 25VA cho nguồn điện siêu nhỏ. Công suất truyền tải là khác nhau, thiết kế của máy biến áp điện không giống nhau và phải rõ ràng.

Hỗ trợ tùy chỉnh bản vẽ

Việc phân loại các máy biến áp điện được sử dụng phổ biến có thể tóm tắt như sau:

1, theo số giai đoạn:

(1) Máy biến áp điện lực một pha: dùng cho nhóm phụ tải một pha và nhóm máy biến áp điện lực ba pha.

(2) Máy biến áp điện lực ba pha: dùng để tăng giảm điện áp của hệ thống ba pha.

2, theo phương pháp làm mát:

(1) Máy biến áp khô: dựa vào sự đối lưu không khí để làm mát, thường được sử dụng cho chiếu sáng cục bộ, đường dây điện tử và các máy biến áp điện công suất nhỏ khác.

(2) Máy biến áp điện ngâm dầu: dựa vào dầu làm môi trường làm mát, chẳng hạn như tự làm mát ngâm dầu, làm mát không khí ngâm dầu, làm mát nước ngâm dầu, tuần hoàn dầu cưỡng bức, v.v.

3. Chia theo mục đích sử dụng:

(1) Máy biến áp điện tử công suất: dùng cho hệ thống truyền tải và phân phối điện có điện áp lên xuống.

(2) Máy biến áp dụng cụ: như máy biến điện áp, máy biến dòng điện, dùng cho các dụng cụ đo lường và thiết bị bảo vệ rơle.

(3) Máy biến áp thử nghiệm: có thể tạo ra điện áp cao, thử nghiệm điện áp cao cho các thiết bị điện.

(4) Máy biến áp đặc biệt: như máy biến áp lò điện, máy biến áp chỉnh lưu, máy biến áp điều chỉnh, v.v.

4, theo dạng cuộn dây:

(1) Máy biến áp hai cuộn dây: dùng để nối hai cấp điện áp trong hệ thống điện.

(2) Máy biến áp ba cuộn dây: thường được sử dụng trong các trạm biến áp khu vực của hệ thống điện để đấu nối ba cấp điện áp.

(3) Máy biến áp tự ngẫu: dùng để đấu nối các hệ thống điện có điện áp khác nhau. Nó cũng có thể được sử dụng như một máy biến áp tăng hoặc giảm thông thường.

5, theo dạng cốt lõi:

(1) Máy biến áp lõi: Máy biến áp điện dùng cho điện áp cao.

(2) Máy biến áp hợp kim vô định hình: Máy biến áp lõi hợp kim vô định hình là loại vật liệu dẫn từ mới, dòng điện không tải giảm khoảng 80%, là máy biến áp phân phối có hiệu quả tiết kiệm năng lượng lý tưởng, đặc biệt phù hợp với lưới điện nông thôn và các khu vực đang phát triển và những nơi khác có tốc độ tải thấp.

(3) Máy biến áp vỏ: máy biến áp đặc biệt cho dòng điện cao, chẳng hạn như máy biến áp lò điện, máy biến áp hàn; Hoặc cho các dụng cụ điện tử và tivi, radio và các máy biến áp điện khác.

Bản gốc: Vô Tích, Giang Tô, Trung Quốc

Chứng nhận: ISO9001, CE, ISO14001, OHSAS18001, v.v.

Giá: Thỏa thuận

Chất liệu: Khung xương, lõi từ, dây tráng men, băng cách điện, v.v.

Điện áp: 380V 50Hz, điện áp có thể theo nhu cầu địa phương

Thời hạn thanh toán: TT, LC

Ngày giao hàng: Thỏa thuận

Đóng gói: tiêu chuẩn xuất khẩu

Thị trường: Trung Đông/Châu Phi/Châu Á/Nam Mỹ/Châu Âu/Bắc Mỹ

Bảo hành: 1 năm

MOQ: 1 bộ

1. Tần suất làm việc

Tổn hao lõi máy biến áp có mối quan hệ rất lớn với tần số nên cần thiết kế và sử dụng theo tần số sử dụng gọi là tần số vận hành.

2, công suất định mức

Ở tần số và điện áp quy định, máy biến áp có thể hoạt động trong thời gian dài mà không vượt quá công suất đầu ra của mức tăng nhiệt độ quy định.

3, điện áp định mức

Đề cập đến điện áp được phép đặt vào cuộn dây của máy biến áp và không được lớn hơn giá trị quy định khi làm việc.

4. Tỷ số điện áp

Đề cập đến tỷ số giữa điện áp sơ cấp và điện áp thứ cấp của máy biến áp, đồng thời có sự khác biệt giữa tỷ số điện áp không tải và tỷ số điện áp tải.

5, không có dòng tải

Khi máy biến thứ cấp mở, cuộn sơ cấp vẫn còn một dòng điện nhất định gọi là dòng không tải. Dòng không tải bao gồm dòng từ hóa (tạo ra từ thông) và dòng tổn hao sắt (do mất lõi sắt). Đối với máy biến áp nguồn 50Hz, dòng điện không tải bằng dòng điện từ hóa.

6, mất không tải

Đề cập đến mạch hở thứ cấp của máy biến áp, được đo khi mất điện sơ cấp. Tổn hao chính là tổn hao lõi sắt, tiếp theo là tổn thất dòng điện không tải trên điện trở đồng của cuộn sơ cấp (tổn hao đồng) rất nhỏ.

7. Hiệu quả

Đề cập đến tỷ lệ giữa công suất thứ cấp P2 và công suất sơ cấp P1. Thông thường công suất định mức của máy biến áp càng lớn thì hiệu suất càng cao.

8, điện trở cách điện

Nó biểu thị hiệu suất cách điện giữa các cuộn dây của máy biến áp và giữa các cuộn dây với lõi sắt. Mức độ kháng cách điện liên quan đến hiệu suất của vật liệu cách nhiệt được sử dụng, mức nhiệt độ và độ ẩm.
